當前位置: 首頁 > 產品中心 > 動力/儲能電池組生產線 > BT-2113B-1821電池組半自動生產線

BT-2113B-1821電池組半自動生產線

產品詳情

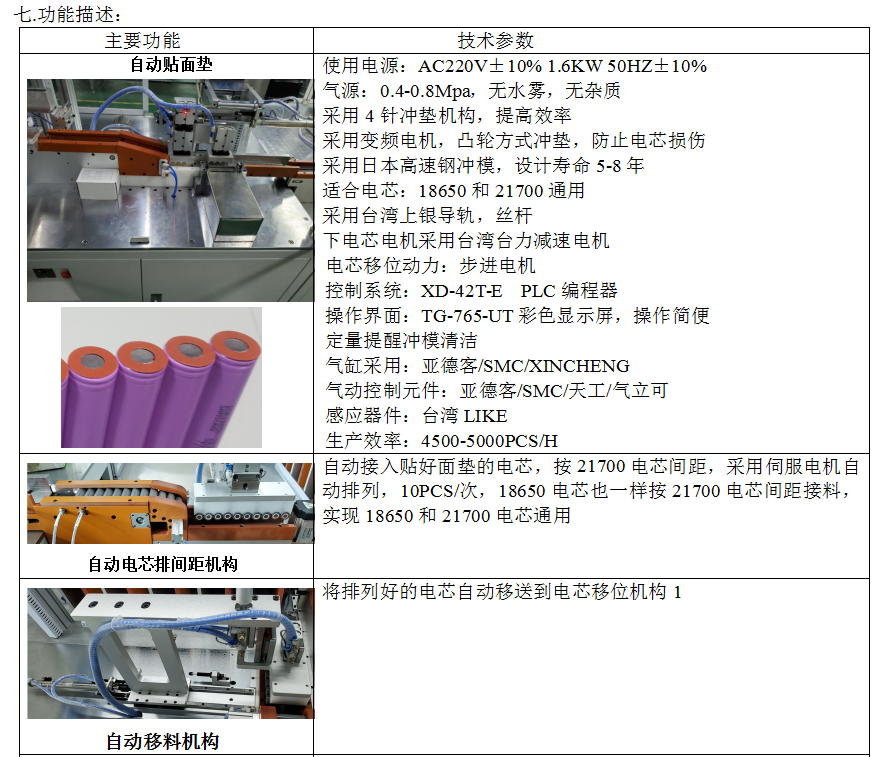

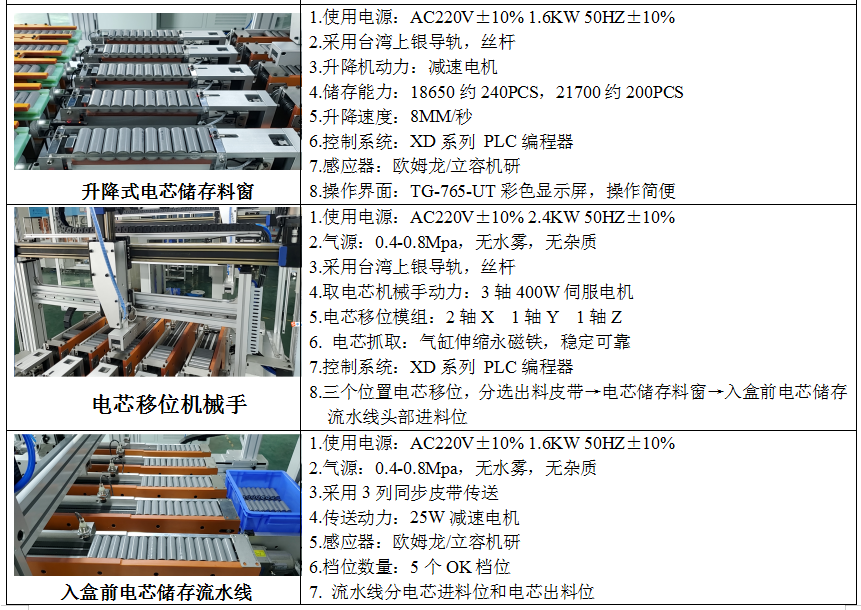

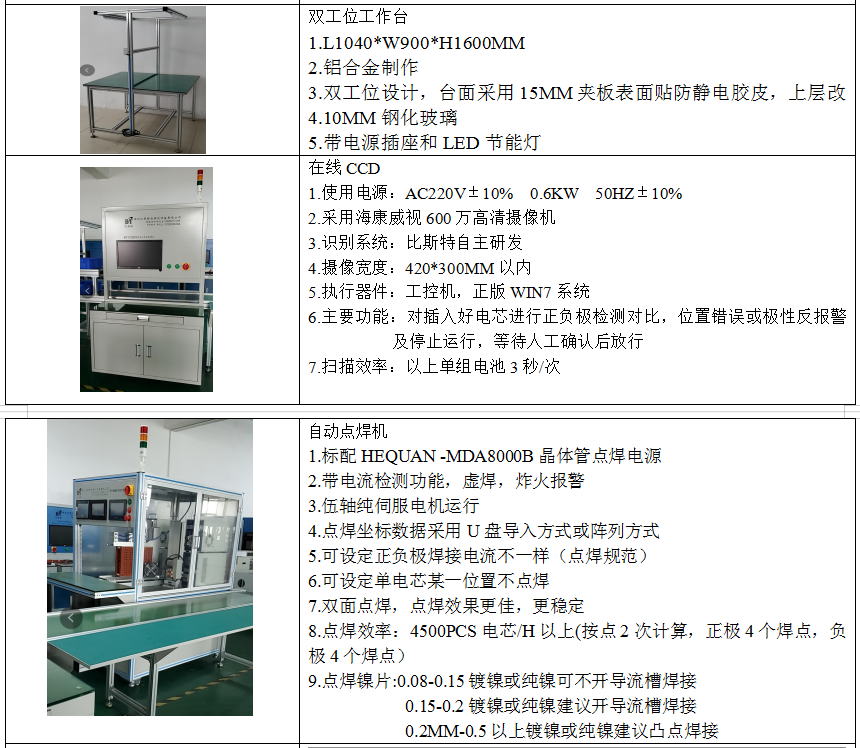

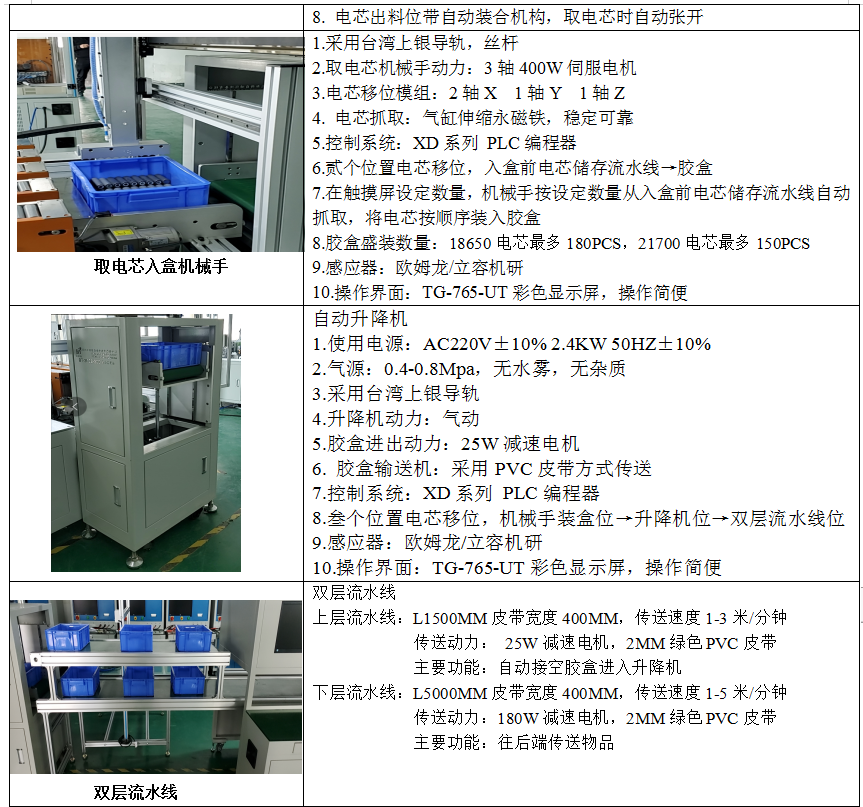

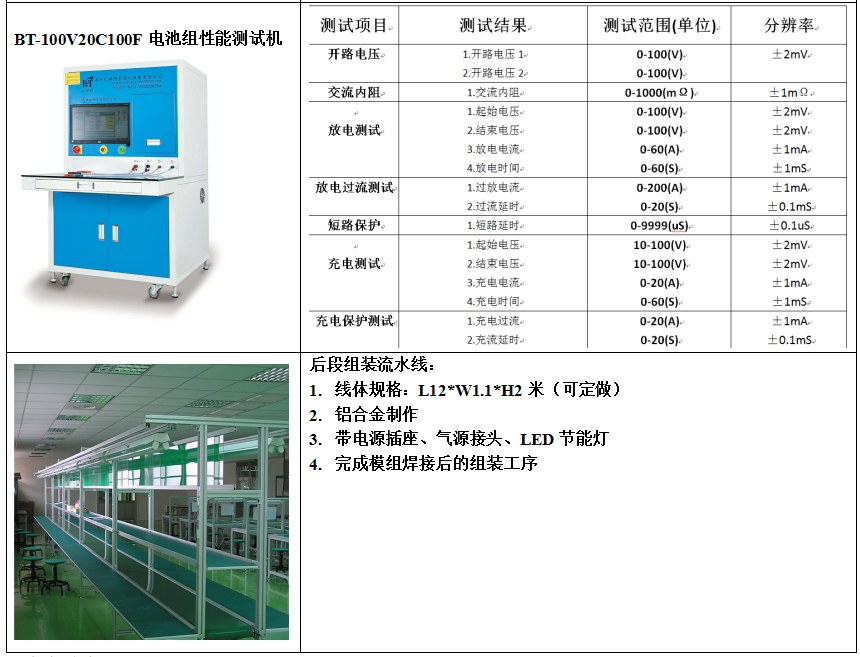

BT-2113B-1821電池組半自動生產線技術參數實物圖

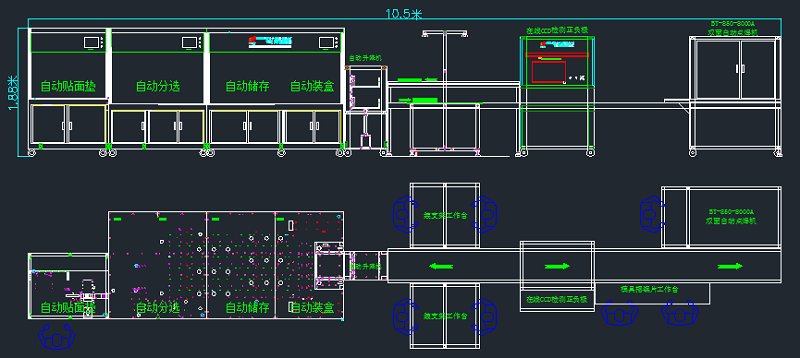

場地布局示意圖


簡介:

.設備功率: 8KW  220V交流電輸入 50Hz

.使用氣壓; 0.4-0.8Mpa

.適合電芯:1865021700電芯通用

四.主要功能電芯正極自動貼面墊,自動分選電壓內阻(已預留掃碼位置,后續可增加此功能),按設定的電芯數量自動裝入對應的膠盒中,人工將電芯入支架,人工鎳片入模具,自動點焊

五.機器工作流程:人工將電芯放入面墊機料斗→正極自動貼圓形青稞紙(可關閉此功能)自動分選電壓內阻(已預留掃碼位置,后續可增加此功能)→按電壓內阻自動分檔位→升降儲存窗儲存電芯→取同一檔位的電芯裝入相應的膠盒→提供升降機自動將裝好電芯的膠盒傳送到人工入支架位置→自動CCD檢測正負極→人工鎳片入模具自動點焊→電池組性能測試機(可選)

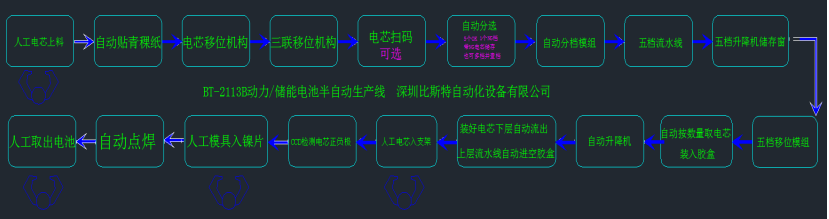

.生產流程圖:









.生產效率:約3600-4000PCS

.設備稼動率:98%

十.人員配備:上料1人,擺鎳片裝支架2人,CCD視覺檢測1人,點焊1-2人,綜合性能測試1人,

             后段組裝每個工位1-2

.設備焊接合格率:99.9%

.隨機附送

內六角扳手  一套     開口扳手2PCS

PH-18M23L測試針20PCS

螺絲刀大小各1PCS

十三.設備外形尺寸: L10500*W1500*H1860MM

十四.安裝調試和培訓

1) 除另有書面要求外,乙方搬運機器到安裝場所,乙方開箱,甲方負責接收(回簽收貨單),并準備相關的電.氣.真空.等安裝到場所

2) 乙方負責進行設備的安裝,調試和系統集成

3) 甲方提供500PCS電芯供乙方調試機器(可使用不良品測試)

4) 安裝完成后,雙方對該設備進行小批量試產,小批量試產合格并得到甲方的批準才能投入正式生產

5) 乙方免費為甲方相關人員進行培訓,內容包括設備的正常使用,維護保養,故障分析與排除,操作安全及緊急處理程序等

十五.質量保障

1) 設備的保質期期限為設備驗收合格之日起不低于24個月,人為因素.自然災害.不可抗力因素及易損件除外

2) 易損件界定見附件:設備易損件清單

3) 設備保質期滿后,需要對設備進行升級.改進工作,乙方有義務全力支持,僅收取相應的成本費用

十六.售后服務

1) 乙方提供24小時不間斷電話服務支持

2) 對甲方提出的設備故障保證1小時響應,及時回復恢復時間

十七.技術支持:深圳比斯特自動化設備有限公司

深圳市龍華新區觀瀾街道悅興圍社區富康工業園區46號2樓
